DIODE FULL BRIDGE



 1. Jurnal[kembali]


 2. Hardware dan Prosedur[kembali]

4.4  Full Bridge Rectifier

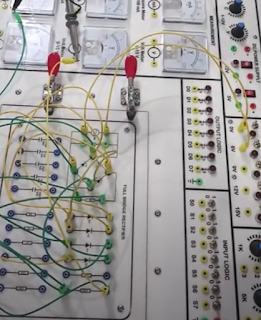

a.      Susun rangkaian sesuai Gambar

b.     Hubungkan dioda, kapasitor dan resistor

c.      Gunakan AC power supply

d.     Aktifkan power supply dan ukur nilai arus dan tegangan

e.      Ulangi percobaan dengan nilai kapasitor dan resistor yang berbeda


Material

  • Battery

  • Diode

  • Resistor



 3. Rangkaian Simulasi dan Prinsip Kerja[kembali]





  •  Rangkaian Full Bridge Rectifier

Pada Rangkaian Full Bridge Rectifier arus mengalir dari dioda D5 lalu mengalir ke resistor lalu ke dioda D6 lalu kembali ke sumber AC dan arus akan berbalik arah dari sumber AC dimana arus akan mengalir ke D7 lalu ke resistor lalu ke D4 lalu kembali ke sumber AC. Hal ini akan menghasilkan perubahan gelombang AC ke DC secara penuh.


 4. Analisa[kembali]

     Analisa gelombang output pada rangkaian Full Bridge Rectifier

    Pada percobaan dioda bagian rangkaian Full Bridge Rectifier dapat dilihat bentuk gelombang yang berbeda dengan rangkaian half bridge , gelombang pada rangkaian full bridge berada diatas titik nol dan membentuk gelombang sinusoidal yang berulang dan lebih halus atau riak yang lebih sedikit dibanding rangkaian half bridge


 5. Video Percobaan[kembali]

  • Video Demo

  6. Download File[kembali]


  • Download File Rangkaian (1) klik disini
  • Download Datasheet Multimeter klik disini
  • Download Datasheet Resistor klik disini
  • Download Datasheet Dioda klik disini
  • Download Datasheet AC klik disini




  •
