Jembatan Wheatstone



 1. Prosedur[kembali]

1. Mengamati dan Memahami Simbol serta Data dari Alat Ukur

a. Ambil alat ukur seperti dibawah ini:

  •  Voltmeter (model 2011, 2052)
  •  Amperemeter (model 2011, 2013)

b. Amati simbol dan data yang tertera pada alat ukur tersebut

c. Gambarkan dan artikan simbol  serta  data  tersebut  dan  tuliskan

karakteristik alat ukur berdasarkan hasil pengamatan pada Tabel 1.

2. Penggunaan Jemabatan Wheatstone

a. Susun rangkaian seperti gambar 3

b. Hubungkan power supply 5V ke terminal input pada jembatan wheatstone.

c. Hubungkan Ampermeter pada rangkaian sebesar 0-100mA

d. Hubungkan Voltmeter pada rangkaian dengan multimeter

e. Hubungkan R1 sebesar 100Ω dan R3 sebesar 220 Ω pada jembatan wheatstone

f. Hubungkan masing-masing R2 ke Rv2 dan R4 ke Rv1 pada potensiometer

g. Hidupkan power supply, atur nilai resistansi pada R4 hingga nilai tegangan

menunjukkan angka 0 pada multimeter

h. Catat nlai arus yang trtera pada Amperemeter, kemudian matikan power supply

i. Ukur nilai resistansi R4 dan R2 pada potensometer menggunakan multimeter

kemudia catat nilainya pada table 4



 2. Hardware [kembali]

1. Module





    2. DC Power Supply




    3. Multimeter





    4. Voltmeter






5. Amperemeter





6. Jumper

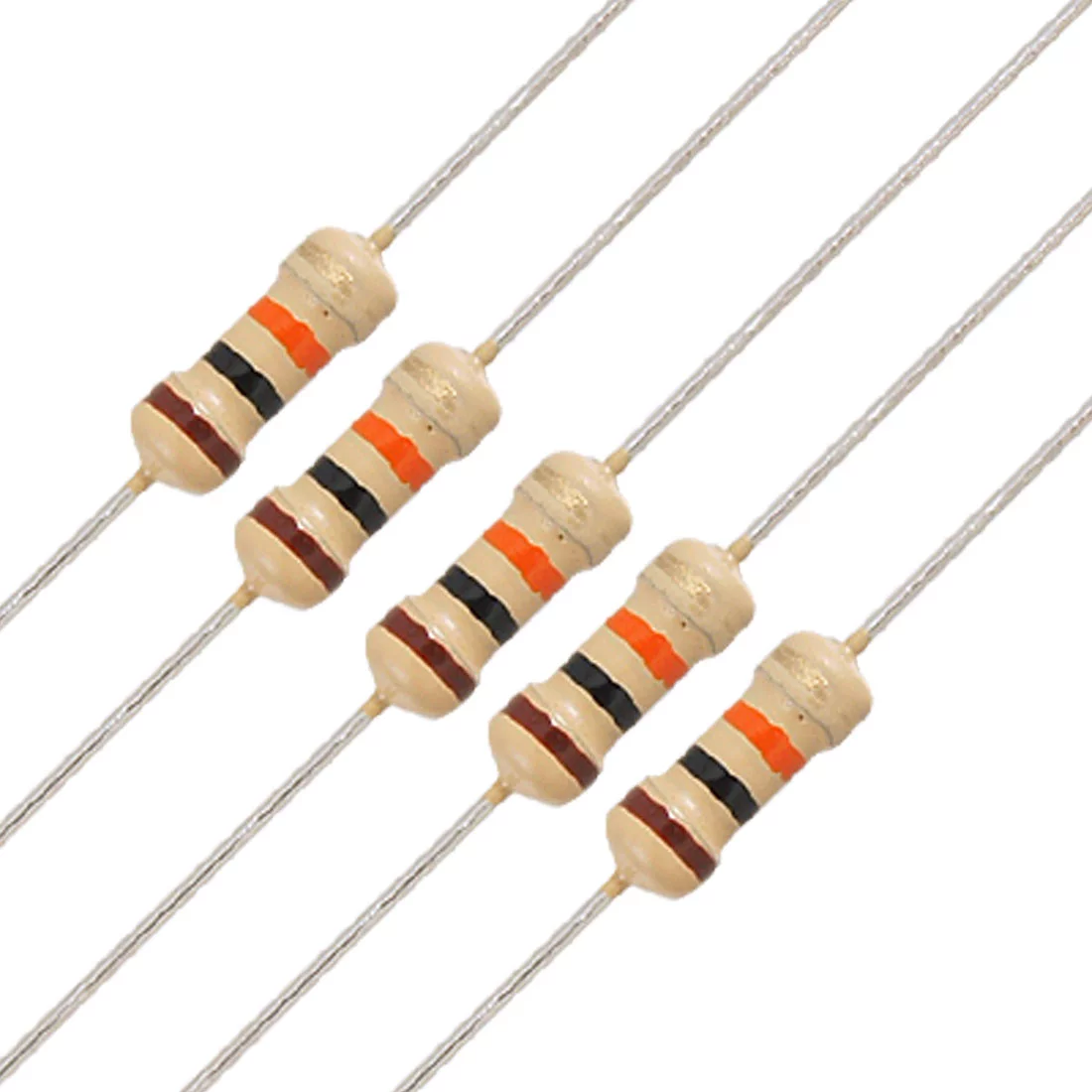

7 Resistor




8. Potensiometeer



 3. Rangkaian Simulasi Dan Prinsip Kerja [kembali]

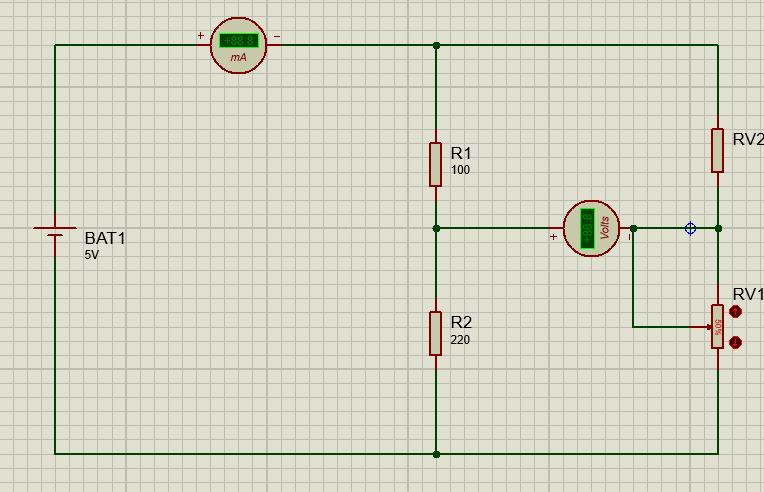

Gambar 3.
Prinsip Kerja Rangkaian 3 : Pada rangkaian ini Baterai (BAT1=5v),r1=1k ohm , R3= 220 ohm disusun menjadi rangakaian paralel menggunakan jembatan wheatstone dan juga diberkan alat ukur amperemeter dan voltmeter untuk mengukur arus dan besaran tegangan

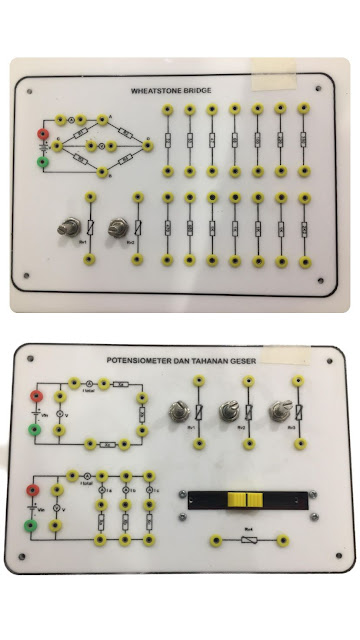

Rangkaian Jembatan Wheatstone di base station

 4. Video Demo [kembali]



Video Penjelasan tentang Jembatan Wheatstone pada pratikum




 5. Kondisi [kembali]

 Pengukuran potensiometer menggunakan Jembatan Wheatstone

 6. Video Penjelasan [kembali]




Vidio Rangkaian 3


 7. Download File [kembali]
