Potensiometer dan tahanan geser



 1. Prosedur[kembali]

1. Mengamati dan Memahami Simbol serta Data dari Alat Ukur

a. Ambil alat ukur seperti dibawah ini:

  •  Voltmeter (model 2011, 2052)
  •  Amperemeter (model 2011, 2013)

b. Amati simbol dan data yang tertera pada alat ukur tersebut

c. Gambarkan dan artikan simbol  serta  data  tersebut  dan  tuliskan

karakteristik alat ukur berdasarkan hasil pengamatan pada Tabel 1.

2. Pengukuran Arus dan Tegangan Menggunakan Potensiometer dan Tahanan Geser Pada Rangkaian Seri

a. Susun rangkaian seperti gambar 1

b. Hubungkan nilai R sebesar 220Ω, 550Ω, dan 1Ω kmenggunakan poensiometer

dan tahanan geser sesuaikan dengan nilai yang tertera pada jurnal praktikum

c. Gunakan DC power supply sebesar 12V

d. Hidupkan power supply, ukur nilai resistansi, arus, serta nilai tegangannya

e. Ulangi percobaan dengan mengganti nilai R menggunakan potensiometer dan

tahanan geser



3. Pengukuran Arus dan Tegangan Menggunakan Potensiometer dan Tahanan

Geser Pada Rangkaian Parallel

a. Susun rangkaian seperti gambar 2

b. Hubungkan nilai R sebesar 220Ω, 550Ω, dan 1Ω kmenggunakan poensiometer

dan tahanan geser sesuaikan dengan nilai yang tertera pada jurnal praktikum

c. Gunakan DC power supply sebesar 12V

d. Hidupkan power supply, ukur nilai resistansi, arus, serta nilai tegangannya

e. Ulangi percobaan dengan mengganti nilai R menggunakan potensiometer dan

tahanan geser




 2. Hardware [kembali]

1. Module





    2. DC Power Supply




    3. Multimeter





    4. Voltmeter






5. Amperemeter





6. Jumper


7 Resistor




8. Potensiometeer



 3. Rangkaian Simulasi Dan Prinsip Kerja [kembali]

    1. Rangkaian Seri

Gambar 1. Rangkaian seri
Prinsip kerja rangkaian 1: Pada rangkaian ini tegangan pada Baterai (BAT!)= 12 V , Rxa=220 ohm Rxb=550 ohm dan Rxc =1 ohm disusun menjadi rangkaian seri.Pada rangaianjuga diberikan amperemeter dan voltemeter yang berfungsi sebagai alat ukur arus dan tegangan


Tampilan rangkaian seri pada base station

2. Rangkaian Paralel

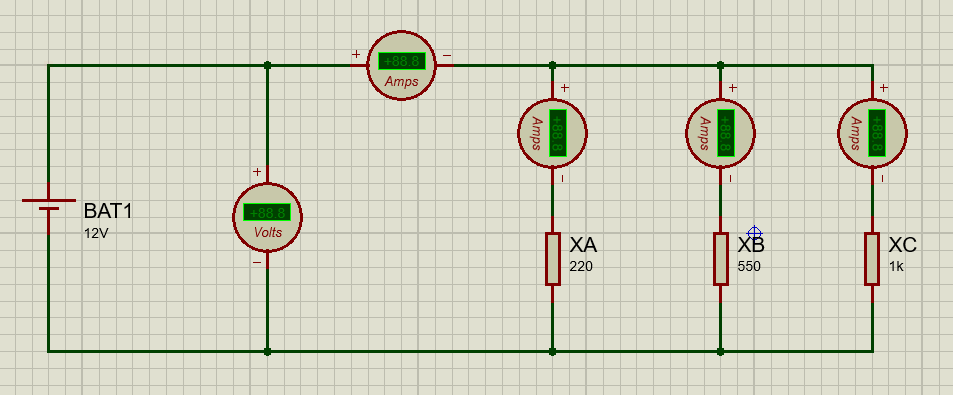

Gambar 2. Rangkaian paralel
Prinsip kerja rangkaian 2 : pada rangkaian ini baterai (BAT 1)=12v , Rxa =220 ohm ,Rxb 550 ohm dan Rxc 1k ohm disusun secara paralel.Pada Rangkaian ini juga diberikan Voltmeteer dan Amperemeter untukengukur tegangan dan arus yang mengalir pada rangkaian

 4. Video Demo [kembali]



Video Penjelasan variasi pengukuran tahanan geser dan potensiometer seri & paralel

 5. Kondisi [kembali]

  a. Pengukuran Arus dan Tegangan Menggunakan Potensiometer dan Tahanan Geser Pada Rangkaian Seri

  b. Pengukuran Arus dan Tegangan Menggunakan Potensiometer dan  Tahanan Geser Pada Rangkaian Parallel


 6. Video Penjelasan [kembali]




Video rangkaian 2


Video rangkaian 1

 7. Download File [kembali]
